Cáp đôi chống dầu và khí công nghiệp: Hướng dẫn lựa chọn thực tế
2026.10.23
Tin tức ngành
Công việc liên quan đến dầu khí hiếm khi mang lại cho hệ thống cáp một cuộc sống dễ dàng. Một đôi cáp có thể trông đơn giản, nhưng trong nhà máy lọc dầu, trên sàn khoan hoặc xung quanh trạm nhiên liệu, nó phải tồn tại khi tiếp xúc với hydrocarbon, chu trình nhiệt, rung, rửa trôi và đôi khi là chuyển động liên tục. Cáp đôi chống dầu và khí công nghiệp là giải pháp thiết thực khi cáp xoắn đôi thông thường bị mềm, phồng, nứt hoặc mất chất lượng tín hiệu quá sớm. Câu hỏi hữu ích không chỉ đơn giản là “nó có chịu được dầu không?” mà là “loại dầu nào, ở nhiệt độ nào, trong bao lâu và trong điều kiện cơ học nào?”
Cáp đôi chống dầu và khí công nghiệp thực sự là gì
Cáp đôi sử dụng hai dây dẫn cách điện xoắn lại với nhau để truyền tín hiệu. Trong các khu công nghiệp, tín hiệu đó có thể là RS-485, thiết bị đo, dữ liệu điều khiển, Ethernet hoặc kết nối cảm biến mức thấp. Cấu trúc cặp giúp loại bỏ tiếng ồn ở chế độ chung, nhưng bản thân nó không làm cho cáp phù hợp với dịch vụ dầu khí. Điện trở đến từ toàn bộ cấu trúc: dây dẫn, vật liệu cách điện, chất độn, băng keo, tấm chắn, vỏ bọc bên trong và áo khoác bên ngoài.
Cáp được bán cho những môi trường này phải được coi là một bộ phận lắp ráp đã được thiết kế chứ không phải là một loại hàng hóa. Áo khoác phải chịu được chất lỏng cụ thể mà nó sẽ gặp. Vật liệu cách nhiệt phải giữ được tính chất điện của nó. Tấm chắn phải vẫn còn hiệu lực sau khi bị uốn cong và chấm dứt. Và cáp phải phù hợp với phương pháp lắp đặt, dù là cố định trong khay, kéo qua ống dẫn hay uốn cong trong máy chuyển động.

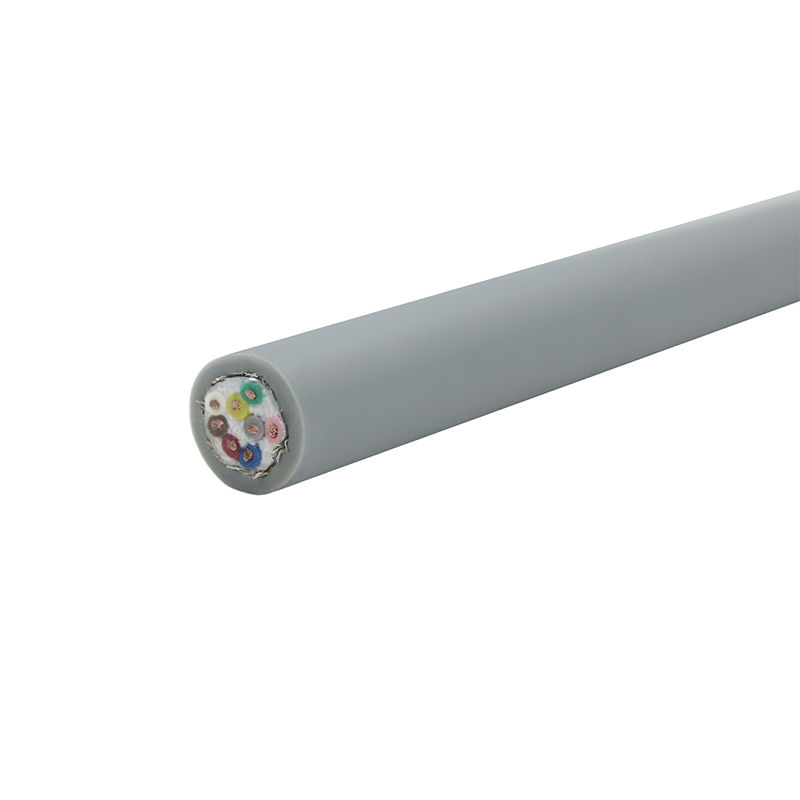

Cáp dữ liệu xoắn đôi được bảo vệ linh hoạt LIYCY-TP Cáp xoắn đôi có vỏ bọc cấp công nghiệp dành cho các liên kết tín hiệu chính xác; có liên quan khi xem xét các bộ phận có vỏ bọc cho các môi trường đòi hỏi khắt khe. Xem sản phẩm → Tại sao môi trường dầu khí lại trừng phạt cáp đôi thông thường
Hydrocarbon không giống nhau. Diesel, dầu thủy lực, dầu bôi trơn, dầu thô, glycol, metanol, dung dịch khoan và hóa chất tẩy rửa có thể tấn công polyme theo nhiều cách khác nhau. Một số nguyên nhân gây ra khối lượng sưng lên. Một số chiết xuất chất dẻo và để lại lớp vỏ cứng và giòn. Một số khác làm mềm bề mặt, giảm khả năng chống mài mòn hoặc thay đổi kích thước đủ để ảnh hưởng đến các đầu nối và vòng đệm. Một chiếc áo khoác vượt qua thử nghiệm bắn nước có thể bị hỏng sau khi ngâm trong thời gian dài hoặc tiếp xúc nhiều lần ở nhiệt độ cao.
Nhiệt làm cho cuộc tấn công hóa học nhanh hơn. Lạnh làm cho một số vật liệu cứng và dễ nứt hơn. Áo khoác ngoài trời tiếp xúc với tia cực tím sẽ bị lão hóa. Nước muối và độ ẩm gây ăn mòn ở các tấm chắn, cống và đầu cuối. Ứng suất cơ học bổ sung thêm một lớp khác: rung, rửa áp lực, mài mòn khay cáp, bán kính uốn cong và uốn liên tục. Ở những khu vực nguy hiểm, cáp cũng phải phù hợp với thiết kế lắp đặt, bao gồm các đệm, tấm chắn và bố trí bịt kín. Bản thân cáp không có khả năng “chống cháy nổ”; nó là một phần của hệ thống tuân thủ.
Áo khoác và chất liệu cách nhiệt tạo nên sự khác biệt
Polyurethane, hay PUR, thường là lựa chọn phù hợp cho cáp đôi công nghiệp linh hoạt tiếp xúc với dầu, mài mòn và chuyển động nhiều lần. Nó có khả năng kháng dầu tốt và hoạt động cơ học bền bỉ, đó là lý do tại sao nó xuất hiện trong các ứng dụng dây chuyền kéo, robot và rửa trôi. Nó không phổ biến: việc tiếp xúc với nước nóng và hơi nước cần được kiểm tra và một số công thức hoạt động khác với những công thức khác. Ví dụ: cáp Ethernet cặp xoắn có vỏ bọc PUR có thể phù hợp hợp lý cho các khu vực tự động hóa nhiều dầu, nơi tính toàn vẹn của tín hiệu và độ bền của vỏ đều quan trọng.
Cáp được bảo vệ loại 6 có vỏ bọc TPU-CAT6-STP PUR Cáp xoắn đôi được bảo vệ loại 6 có vỏ bọc PUR dành cho liên kết Gigabit trong môi trường công nghiệp và ngoài trời có độ mòn cao; có liên quan khi độ bền của áo khoác là vấn đề quan trọng. Xem sản phẩm → Cao su nitrile, polychloroprene và các hợp chất cao su khác là phổ biến khi cần khả năng chịu dầu, chịu nhiệt và độ bền ngoài trời. Chúng có xu hướng nặng hơn và kém linh hoạt hơn PUR, vì vậy chúng phù hợp với các tuyến đường cố định hoặc không thường xuyên linh hoạt hơn so với việc sử dụng xích kéo chu kỳ cao. Polyethylene chống ẩm và nhiều loại hóa chất tốt nhưng cứng hơn và kém dẻo hơn khi di chuyển. PVC tiết kiệm và chống cháy, nhưng khả năng chống dầu thay đổi rất nhiều tùy theo công thức, vì vậy chỉ riêng “áo khoác PVC” cho bạn biết rất ít thông tin. FEP và PTFE xuất hiện ở những nơi có khả năng kháng hóa chất hoặc nhiệt độ cao phù hợp với chi phí.
Sự lựa chọn cách nhiệt cũng quan trọng không kém. Mỗi loại PE, PP, FEP và XLPE có thể phục vụ các nhu cầu về điện và nhiệt khác nhau. Đối với cáp đôi, điện dung, trở kháng và mất cân bằng cặp ảnh hưởng đến chất lượng tín hiệu. Một chiếc áo khoác dày chống dầu không thể bù đắp cho hình dáng đôi giày kém.
Che chắn, ghép nối và tính toàn vẹn tín hiệu
Các công trường dầu khí ồn ào về điện. Động cơ, bộ truyền động, thiết bị hàn, radio và hệ thống phân phối điện đều có thể ghép nhiễu thành các cặp tín hiệu. Tấm chắn bằng giấy bạc cho độ che phủ cao và tốt cho các công trình nhỏ gọn. Tấm chắn bện chống uốn cong và hư hỏng cơ học tốt hơn. Nhiều loại cáp đôi công nghiệp kết hợp cả hai. Tấm chắn từng cặp riêng lẻ có thể giảm nhiễu xuyên âm, trong khi tấm chắn tổng thể xử lý nhiễu từ bên ngoài.
Lá chắn chỉ hoạt động nếu nó được kết thúc đúng cách. Dây thoát nước bị thả nổi, tấm chắn nối đất không đúng điểm hoặc đầu nối có liên kết 360 độ kém có thể biến một sợi cáp tốt thành nguồn gây ra các lỗi gián đoạn. Ở những khu vực nguy hiểm, các đầu cuối tấm chắn và cống cũng phải phù hợp với thiết kế nối đất và cách ly. Đừng cho rằng che chắn nhiều hơn luôn tốt hơn; chọn tấm chắn phù hợp với vấn đề tiếng ồn, loại cặp và không gian có sẵn.
Danh sách kiểm tra lựa chọn thực tế
Việc lựa chọn nên bắt đầu bằng mức độ hiển thị chứ không phải dòng tiêu đề của danh mục. Bảng dưới đây là một cách ngắn gọn để so sánh những gì nhà cung cấp tuyên bố với những gì ứng dụng thực sự cần.
| Điểm lựa chọn | Những gì cần xác minh | Tại sao nó quan trọng |
|---|---|---|
| Tiếp xúc với chất lỏng | Loại dầu, nồng độ, thời gian tiếp xúc, nhiệt độ, hóa chất tẩy rửa | Các polyme khác nhau chống lại các hydrocacbon khác nhau |
| Nhiệm vụ điện | Trở kháng, điện dung, định mức điện áp, số cặp, tốc độ dữ liệu | Hiệu suất tín hiệu phải tồn tại trong cấu trúc đã chọn |
| Nhiệt độ | Đánh giá liên tục, uốn nguội, đỉnh ngắn hạn | Nhiệt làm tăng tốc độ lão hóa hóa học; lạnh có thể gây nứt |
| Tuyến đường cơ khí | Cố định, uốn, xoắn, mài mòn, lực kéo, bán kính uốn cong | Cáp cố định trên tuyến di chuyển bị lỗi sớm |
| Che chắn | Giấy bạc hoặc dây bện, lớp phủ, dây thoát nước, sơ đồ nối đất | Việc loại bỏ tiếng ồn phụ thuộc vào sự kết thúc cũng như lá chắn |
| Khu vực nguy hiểm | Phê duyệt, thiết kế kín khí hoặc rào cản, khả năng tương thích của tuyến | Cáp phải phù hợp với phương pháp lắp đặt đã được chứng nhận |
| Tài liệu | Thử nghiệm ngâm dầu, uốn nguội, ngọn lửa, truy xuất nguồn gốc hàng loạt | Những tuyên bố không có chi tiết kiểm tra sẽ khó so sánh |
Chi tiết lắp đặt và bảo trì quyết định tuổi thọ sử dụng
Ngay cả một dây cáp tốt cũng có thể bị lỗi khi lắp đặt. Tôn trọng bán kính uốn cong. Tránh buộc cáp quá chặt làm hỏng hình dạng của cặp. Hỗ trợ chạy dọc dài. Giữ các cặp tín hiệu tách biệt khỏi cáp nguồn nếu có thể và tuân theo thiết kế che chắn và nối đất. Tại các khu vực rửa trôi, hãy kiểm tra xem các đệm và đầu cuối có tương thích với vật liệu vỏ bọc và không tạo ra sự tập trung ứng suất hay không.
Nếu tuyến đường di chuyển, hãy sử dụng cáp được thiết kế và kiểm tra cho chuyển động đó. Ví dụ, cáp xích xoắn đôi được bảo vệ có độ uốn cao được chế tạo để uốn cong nhiều lần thay vì điều chỉnh thường xuyên. Đối với các lần chạy khay cố định, lớp bọc ngoài bằng cao su hoặc PUR bền hơn vẫn có thể là lựa chọn phù hợp, nhưng tuổi thọ linh hoạt không nhất thiết phải là yếu tố hạn chế. Trong quá trình bảo trì, hãy kiểm tra độ phồng của áo khoác, vết nứt, độ phẳng, sự ăn mòn của tấm chắn và các đầu nối bị lỏng. Thay thế cáp đã thay đổi hình dạng hoặc độ cứng sau khi tiếp xúc với hóa chất; nó đã mất một phần biên độ an toàn.
Cáp xích xoắn đôi được bảo vệ có độ linh hoạt cao TRVVSP Cáp xích kéo xoắn đôi có vỏ bọc để truyền tín hiệu và điện năng tốc độ cao trên các tuyến đường di chuyển; kiểm tra khi uốn lặp đi lặp lại là một phần của quá trình cài đặt. Xem sản phẩm → Kiểm tra chất lượng và tài liệu cần yêu cầu
Yêu cầu nhiều hơn một tên tài liệu. Bằng chứng hữu ích bao gồm các điều kiện thử nghiệm ngâm trong dầu, kết quả độ bền kéo và độ giãn dài trước và sau khi tiếp xúc, độ phồng thể tích, hiệu suất uốn nguội, hoạt động của ngọn lửa, tính liên tục của tấm chắn, điện trở dây dẫn và khả năng chịu điện áp. Đối với các cặp dữ liệu, dữ liệu điện dung và trở kháng giúp xác nhận rằng cáp sẽ hỗ trợ tín hiệu mong muốn. Đối với các ứng dụng chuyển động, điều kiện kiểm tra độ linh hoạt quan trọng hơn mô tả chung về “độ linh hoạt cao”.
Khả năng truy xuất nguồn gốc theo lô, đánh dấu trên vỏ và tuyên bố rõ ràng về phạm vi nhiệt độ đã được kiểm tra cũng là những điểm mua hàng thiết thực. Nếu nhà cung cấp không thể giải thích cách kiểm tra cáp hoặc không thể khớp vỏ bọc với danh sách chất lỏng thực tế, hãy tiếp tục đặt câu hỏi. của chúng tôi tài nguyên phòng thí nghiệm và thử nghiệm là loại chi tiết đáng được xem xét trước khi khóa thông số kỹ thuật.
Kết nối cáp với ứng dụng
- Nền tảng và sàn khoan ngoài khơi: phương pháp lắp đặt nước muối, dầu, độ rung, tia cực tím và khu vực nguy hiểm.
- Nhà máy lọc dầu và nhà máy hóa dầu: nhiệt, hydrocarbon, EMI và các hoạt động cố định dài hạn kết hợp với uốn cục bộ.
- Trang trại bể chứa và thiết bị đầu cuối nhiên liệu: lão hóa ngoài trời, tiếp xúc với nhiên liệu, bịt kín hơi và các tuyến cáp dài.
- Đường ống và trạm máy nén: dao động nhiệt độ rộng, độ rung và tính toàn vẹn của tín hiệu thiết bị.
- Máy móc và tự động hóa trong các nhà máy dầu: chất làm mát, dầu thủy lực, uốn lặp đi lặp lại và mài mòn.
Không nên kỳ vọng cùng một loại cáp sẽ giải quyết được mọi trường hợp. Cặp dụng cụ cố định trong nhà máy lọc dầu nóng và cặp cáp chuyển động trên máy dầu đều có thể được gọi là “chống dầu”, nhưng chúng có thiết kế khác nhau. Lựa chọn tốt sẽ sớm phân tách các nhiệm vụ đó, sau đó kết hợp áo khoác, khiên, xây dựng cặp và phê duyệt tuyến đường.
Kết hợp các thông số kỹ thuật
Cáp đôi chịu dầu và khí công nghiệp là hạng mục chi tiết có ảnh hưởng lớn đến độ tin cậy. Bắt đầu với danh sách chất lỏng và nhiệt độ, sau đó xem xét hiệu suất điện, tấm chắn, chuyển động cơ học, các yêu cầu về khu vực nguy hiểm và tài liệu. Nơi cố định tuyến đường, ưu tiên kháng hóa chất và nhiệt. Nơi nó di chuyển, hãy thêm tuổi thọ linh hoạt và khả năng chống mài mòn cho cùng một đánh giá. Thứ tự đó giữ cho thông số kỹ thuật luôn trung thực và tránh phải trả tiền cho tính năng áo khoác không giải quyết được chế độ lỗi thực sự.
Nếu bạn đang thu hẹp cáp cho một nhà máy lọc dầu, thiết bị đầu cuối, tàu trượt hoặc gói hàng ngoài khơi cụ thể, nói chuyện với nhóm của chúng tôi với thông tin chi tiết về mức độ tiếp xúc, lộ trình và tín hiệu của chất lỏng. Một ghi chú ứng dụng ngắn gọn, rõ ràng thường tiết kiệm nhiều thời gian hơn một danh sách dài các tuyên bố chung chung về “chống dầu”.
