Chiến lược che chắn cho môi trường VFD ồn ào

VFD tạo ra điện áp chuyển mạch tần số cao có thể tỏa ra và dẫn dọc theo dây dẫn. Một tấm chắn hiệu quả thực hiện hai công việc: nó chặn phát xạ bức xạ và cung cấp đường hồi lưu có trở kháng thấp cho dòng điện rò rỉ tần số cao. Trong lắp đặt thực tế, luôn coi tấm chắn cáp như một bộ phận hoạt động của hệ thống nối đất chứ không phải là dây bện trang trí—chấm cuối nó thật chắc chắn ở đầu ổ đĩa và xem xét đầu cuối thứ hai tại bảng điều khiển hoặc nối đất cục bộ trong thời gian dài để giảm thiểu sự tích tụ điện áp ở chế độ chung.

Chấm dứt tấm chắn một đầu và cả hai đầu

Đầu cuối một đầu (chỉ đầu cuối truyền động) thường làm giảm dòng điện vòng nối đất khi chạy trong thời gian vừa phải trong các nhà máy công nghiệp; Việc kết thúc cả hai đầu cải thiện hiệu quả che chắn đối với phát xạ bức xạ trong thời gian rất dài nhưng có thể tạo ra dòng điện tuần hoàn nếu mặt đất nhà máy ồn ào. Trong thực tế, đánh giá việc nối đất tại chỗ và đo dòng điện rò rỉ—nếu bạn phát hiện dòng điện vòng lặp trên mặt đất cao, hãy chuyển về trạng thái một đầu ở biến tần với liên kết cục bộ ở tủ động cơ.

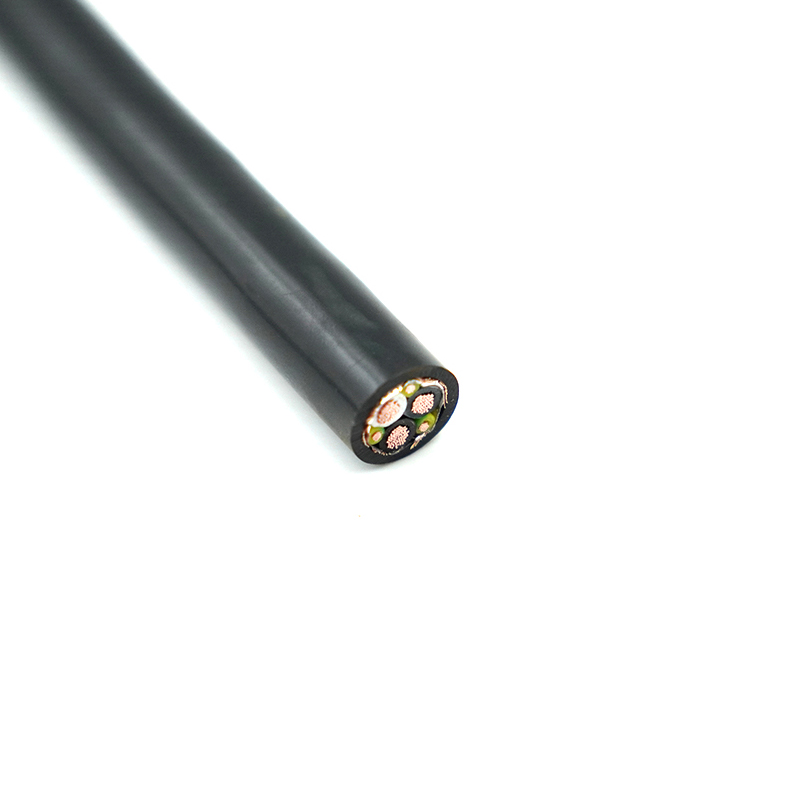

Lựa chọn kết cấu cáp và cách chúng ảnh hưởng đến hiệu suất

Vật liệu dây dẫn, loại cách điện và hình dạng của tấm chắn đều thay đổi cách hoạt động của cáp với đầu ra PLC. Dây dẫn đồng là tiêu chuẩn; tuy nhiên, số lượng sợi và kích thước sợi riêng lẻ ảnh hưởng đến tính linh hoạt và hiệu ứng da/gần ở tần số cao hơn. Lớp cách điện có hằng số điện môi thấp và tiếp tuyến tổn thất thấp làm giảm khả năng ghép điện dung giữa các dây dẫn và làm giảm dòng sạc—điều này quan trọng khi chạy cáp dài và đối với các ổ đĩa không có bộ lọc đầu ra.

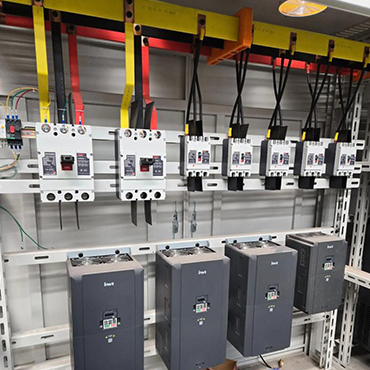

Thực hành cài đặt tốt nhất trong thời gian dài Cáp VFD chạy

• Duy trì sự tách biệt vật lý khỏi các cáp điều khiển/cáp liên lạc nhạy cảm—nếu không thể tách biệt được, hãy định tuyến cáp điều khiển tần số thay đổi trong các ống dẫn riêng biệt hoặc sử dụng cách ly kim loại nối đất.
• Tránh cuộn dây cáp thừa gần ổ đĩa; cuộn dây làm tăng độ tự cảm và có thể gây ra phản xạ quá điện áp trên các cực của động cơ.
• Tuân thủ bán kính uốn cong do nhà sản xuất chỉ định—các uốn cong chặt có thể làm hỏng tính liên tục của tấm chắn và làm tăng ứng suất điện môi, làm giảm tuổi thọ khi chịu ứng suất lặp đi lặp lại.
• Triển khai các điểm nối đất trung gian cho các khay cáp kim loại rất dài đồng thời giám sát dòng điện tuần hoàn; sử dụng các nút nhảy liên kết có kích thước dành cho dòng điện tần số cao, không chỉ cho dòng điện sự cố ở trạng thái ổn định.

Đặc tính điện quan trọng (và cách giảm thiểu vấn đề)

Điện dung, dòng sạc và sưởi ấm động cơ

Điện dung giữa cáp với dây dẫn và dây dẫn với tấm chắn tạo ra dòng điện sạc khi VFD chuyển mạch. Dòng sạc gây ra tổn thất thêm trong động cơ và làm tăng chỉ số dòng điện truyền động. Trong thời gian dài, hãy chọn cáp có điện dung trên mét thấp hơn hoặc lắp bộ lọc dV/dt hoặc bộ lọc đầu ra hình sin tại biến tần để giảm chuyển đổi dv/dt và giảm dòng sạc vào động cơ.

Phản xạ, trở kháng cáp và quá điện áp tại các đầu nối động cơ

Các cạnh xung xung nhịp nhanh xem cáp như một đường truyền; sự không khớp giữa trở kháng đầu ra của biến tần và trở kháng đặc tính của cáp tạo ra phản xạ điện áp xuất hiện dưới dạng quá điện áp nhất thời ở động cơ. Các giải pháp bao gồm kiểm soát dV/dt (bộ giảm âm, bộ lọc), sử dụng cáp có trở kháng thích hợp và giữ độ dài cáp trong giới hạn khuyến nghị cho ổ đĩa (tham khảo tài liệu về ổ đĩa). Khi chạy ở điện áp cao hoặc đường dài, cuộn kháng đầu ra cũng có thể giúp làm giảm phản xạ.

Đầu nối, áo giáp và bảo vệ cơ học

Chất lượng đầu cuối của tấm chắn ảnh hưởng trực tiếp đến hiệu suất của EMC—sử dụng tiếp xúc tấm chắn 360° liên tục nếu có thể và đảm bảo dây dẫn cống hoặc dây bện được hàn hoặc uốn để duy trì trở kháng thấp. Khi có áo giáp (dây thép hoặc băng dính) liên kết áo giáp với đất tại một hoặc cả hai điểm tùy thuộc vào cách nối đất tại chỗ. Sử dụng biện pháp giảm sức căng thích hợp để tránh hiện tượng kéo tấm chắn hoặc dây dẫn; sự cố cơ học thường được coi là sự cố điện không liên tục.

Kiểm tra, chứng nhận và lý do chúng quan trọng

Hiệu suất đã được xác minh thông qua các thử nghiệm (trở kháng, điện dung, điện thế cao, tính liên tục của tấm chắn và thử nghiệm phát xạ EMC) đảm bảo cáp hoạt động có thể dự đoán được trong quá trình lắp đặt VFD. Các chứng nhận như UL và CE cho thấy sự tuân thủ các tiêu chuẩn an toàn và EMC đã được công nhận, đồng thời hệ thống chất lượng ISO9001 mạnh mẽ giúp duy trì tính nhất quán giữa các lô sản xuất. Chúng tôi sản xuất cáp VFD được bảo vệ các cấp độ và nhà máy của chúng tôi có các chứng chỉ CCC, UL, ISO9001 và CE—điều này cho phép chúng tôi hỗ trợ các bản dựng tùy chỉnh với hồ sơ kiểm tra có thể theo dõi khi các dự án yêu cầu.

Các chế độ lỗi phổ biến và danh sách kiểm tra khắc phục sự cố tại chỗ

• Ngắt ngắt quãng: kiểm tra các điểm cuối và tính liên tục của tấm chắn; liên kết kém khiến EMI kết hợp với các mạch điều khiển gây ra các chuyến đi phiền toái.
• Dòng điện ổ trục động cơ cao: xác minh các biện pháp nối đất trục, kiểm tra các kết nối tấm chắn cáp và xem xét lắp đặt vòng nối đất trục hoặc vòng bi cách điện khi thích hợp.
• Quá nhiệt ở động cơ: đo dòng sạc và so sánh với các đường cong làm nóng động cơ—nếu việc sạc góp phần gây ra, hãy giảm tần số chuyển đổi hoặc lắp bộ lọc.
• Khiếu nại EMI nghiêm trọng: thực hiện khảo sát địa điểm bằng đầu dò trường gần, xem xét phạm vi bao phủ của tấm chắn (% bện) và xem xét nâng cấp lên tấm chắn composite bện giấy bạc hoặc thêm lõi ferit trên cáp động cơ.

Nếu bạn muốn, chúng tôi có thể cung cấp các đề xuất kết cấu cáp phù hợp (dây dẫn, loại vỏ bọc, hợp chất vỏ bọc) cho ứng dụng của bạn—chúng tôi thiết kế và sản xuất tùy chỉnh Cáp động cơ được bảo vệ VFD và có thể cung cấp báo cáo thử nghiệm và chứng chỉ theo yêu cầu. Khi độ tin cậy và hiệu suất EMC đóng vai trò quan trọng, cáp chuyên dụng từ nhà sản xuất được chứng nhận sẽ giúp giảm thời gian vận hành và những vấn đề đau đầu về bảo trì dài hạn.
