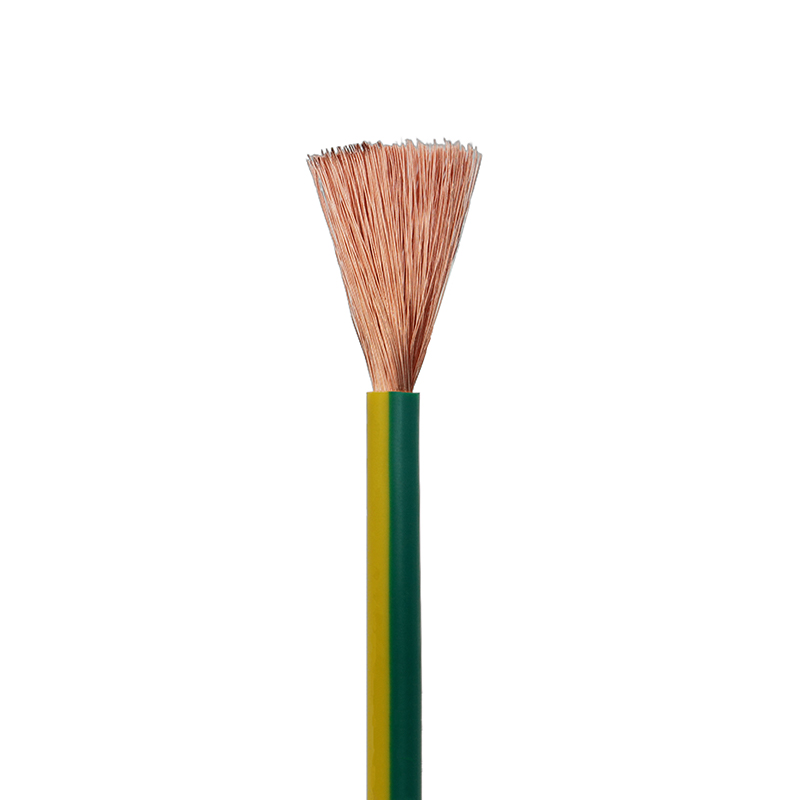

Thiết kế dây dẫn và tính linh hoạt: số lượng sợi, đường kính và sự cân bằng

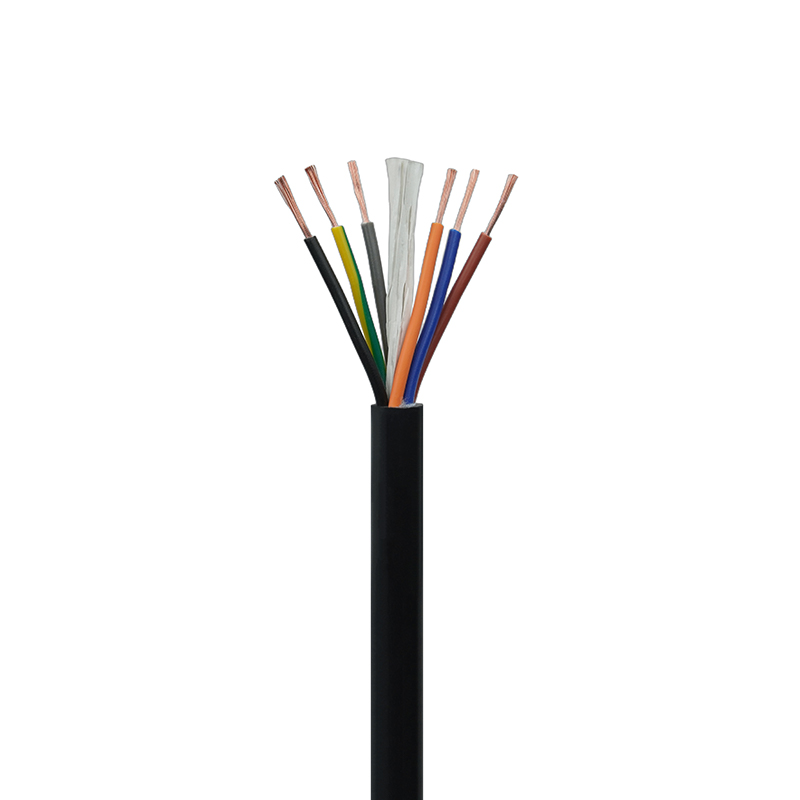

cho cáp có vỏ bọc và cách điện PVC lõi đồng hành vi cơ và điện bắt đầu với hình dạng dây dẫn. Việc tăng số lượng sợi (nhiều sợi mảnh so với ít sợi dày) cải thiện tính linh hoạt và tuổi thọ mỏi trong các chu kỳ uốn lặp đi lặp lại, nhưng thay đổi điện trở DC một chút do quá trình oxy hóa bề mặt và diện tích tiếp xúc ở các đầu cuối. Trong điều kiện thực tế đối với cáp có vỏ bọc linh hoạt được sử dụng trong máy móc di chuyển hoặc robot, các nhà thiết kế thường chuyển từ mắc kẹt Loại 2/5 sang mắc kẹt Loại 6/7 tốt hơn. Điều này làm giảm bán kính uốn tối thiểu và giảm đáng kể độ cứng của dây dẫn khi uốn lặp đi lặp lại.

Quy tắc lựa chọn thực tế

• Nếu cáp phải uốn cong liên tục (ví dụ: xích kéo), hãy chọn số lượng sợi cao hơn và đánh giá tuổi thọ uốn đến >1 triệu chu kỳ.
• cho fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• Khi định cỡ để giảm điện áp, hãy sử dụng điện trở dây dẫn ở nhiệt độ vận hành (không phải nhiệt độ phòng) - dây dẫn bị mắc kẹt sẽ nóng lên nhanh hơn khi có tải.

Độ dày cách điện, định mức điện áp và các cân nhắc về nhiệt

Hệ thống cách điện PVC được chỉ định bởi cả khả năng chịu điện và cấp nhiệt của chúng. Độ dày ảnh hưởng trực tiếp đến độ bền điện môi, nhưng tính chất nhiệt của hợp chất quyết định khả năng mang dòng điện và môi trường xung quanh cho phép. Đối với cáp mềm có vỏ bọc được sử dụng gần nguồn nhiệt, hãy chọn hợp chất PVC được thiết kế cho nhiệt độ hoạt động liên tục cao hơn (ví dụ: hợp chất định mức 90°C) và xem xét cách điện dày hơn để tránh biên quá điện áp nhất thời.

Mẹo thiết kế để cải thiện hiệu suất

• Chỉ định độ dày cách điện trên mỗi bảng IEC/NEC cho cấp điện áp dự định và thêm 10–20% khi cần quan tâm đến bảo vệ nhất thời.
• Khi khả năng tản nhiệt bị hạn chế (cáp đi kèm), hãy giảm độ khuếch đại và xem xét các chất ổn định nhiệt trong hợp chất PVC.
• Công thức PVC ổn định tia cực tím hoặc áo khoác ngoài bổ sung giúp hoạt động ngoài trời; nếu không, PVC sẽ bị giòn khi tiếp xúc với tia cực tím trong thời gian dài.

Vật liệu vỏ bọc, chống cháy và chống chịu môi trường

Vỏ bọc PVC tiêu chuẩn mang lại khả năng chống mài mòn tốt và tiết kiệm chi phí, nhưng công thức hợp chất của chúng kiểm soát tính dễ cháy, mật độ khói và độc tính. Đối với các ứng dụng công nghiệp và không gian công cộng, đôi khi cần phải có các giải pháp thay thế halogen không khói (LSZH) ít khói; tuy nhiên LSZH hy sinh một số khả năng chống dầu/mài mòn so với hỗn hợp PVC kỹ thuật. Khi chỉ định cáp có vỏ bọc và cách điện PVC lõi đồng, hãy làm rõ liệu dự án có yêu cầu thử nghiệm ngọn lửa như thử nghiệm khay dọc IEC 60332-1/3 hoặc UL 1581 hay không — mỗi thử nghiệm nhắm đến các hành vi cháy khác nhau.

Khi nào cần nhấn mạnh vào vỏ bọc đặc biệt

• Phương tiện giao thông công cộng, đường hầm hoặc không gian kín: yêu cầu LSZH hoặc PVC ít khói đã được thử nghiệm.
• Lắp đặt ngoài trời: sử dụng hỗn hợp PVC chống chịu thời tiết và ổn định tia cực tím hoặc áo khoác TPU/PE bổ sung.
• Khu công nghiệp nhiều dầu: chọn áo khoác ngoài bằng nhựa PVC hoặc đàn hồi chịu dầu để tránh bị mềm, phồng.

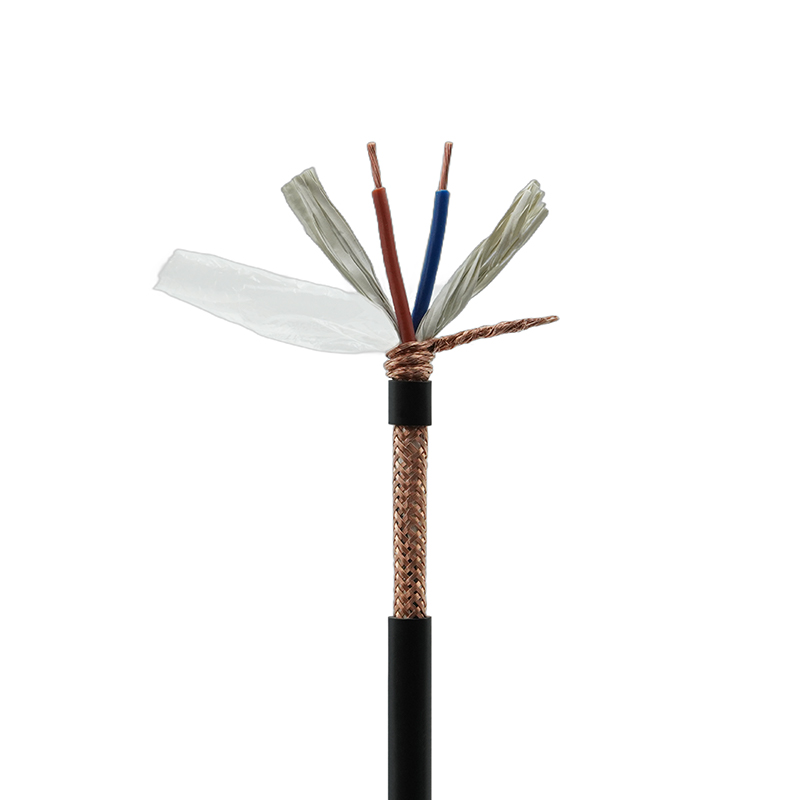

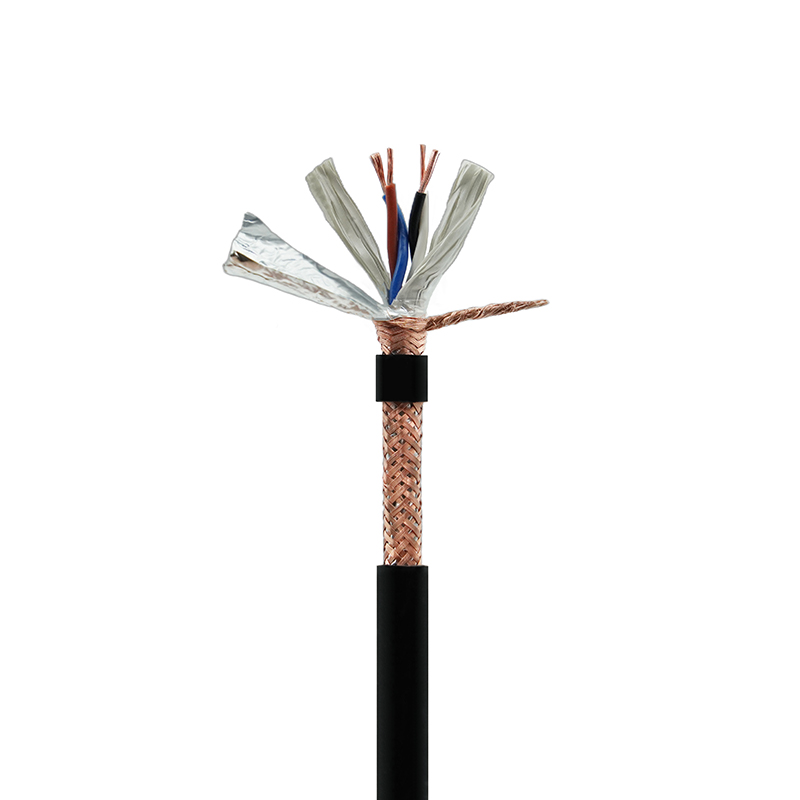

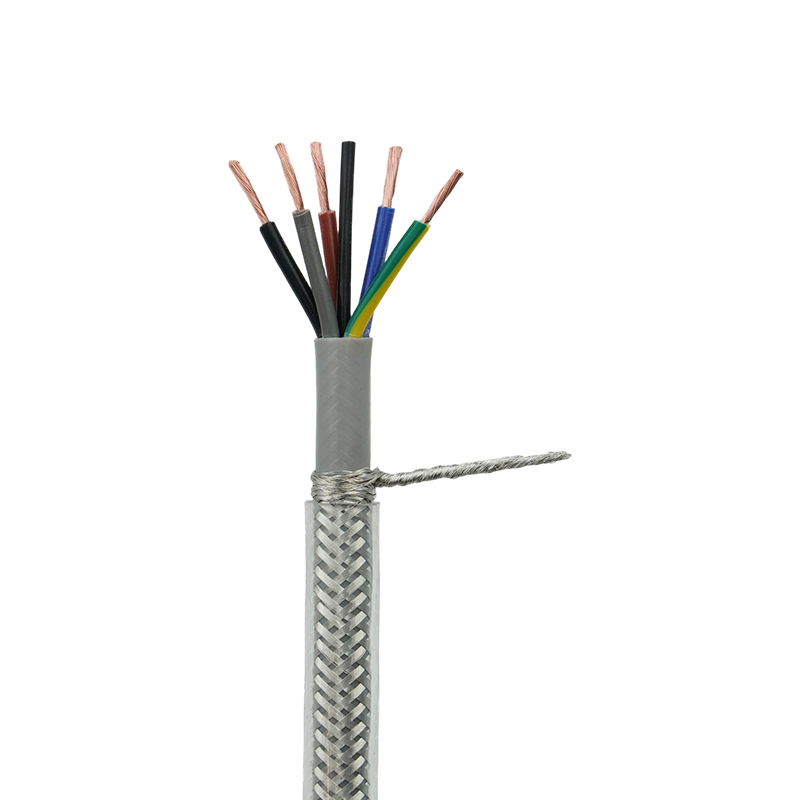

Các phương pháp che chắn để kiểm soát EMI: kết cấu lá, bện và kết hợp

Lựa chọn tấm chắn phải cân bằng giữa phạm vi bao phủ, tính linh hoạt và thực hành nối đất. Giấy bạc (nhôm/polyester) cung cấp độ phủ 100% và hoạt động tốt ở tần số cao nhưng dễ vỡ về mặt cơ học và giảm tuổi thọ uốn nếu chỉ sử dụng trên cáp chuyển động. Tấm chắn bện (đồng đóng hộp) mang lại độ bền cơ học và hiệu suất tần số thấp tốt, nhưng phạm vi phủ sóng điển hình dao động từ 60–95%; độ che phủ cao hơn làm tăng độ cứng. Bện giấy bạc kết hợp (bện dưới giấy bạc) mang lại khả năng bảo vệ băng thông rộng tốt nhất trong khi vẫn duy trì tính linh hoạt hợp lý.

Thực hành chấm dứt và nối đất bằng khiên

Việc kết thúc tấm chắn đúng cách sẽ duy trì lợi ích của việc che chắn: chấm dứt ở một đầu cho các đường tín hiệu để tránh vòng lặp trên mặt đất; đối với nguồn điện hoặc đường cáp dài, có thể cần có tấm chắn liên kết ở cả hai đầu với nối đất có kiểm soát. Sử dụng dây thoát nước nén hoặc hàn để kết nối có trở kháng thấp; đầu cuối cơ học bị uốn là phổ biến nhưng phải được xác minh bằng các thử nghiệm liên tục và kéo. Khi đi qua vỏ đầu nối, hãy duy trì tính liên tục của tấm chắn bằng vỏ sau bằng kim loại hoặc kẹp tấm chắn chuyên dụng để giảm thiểu lượng phát xạ bức xạ.

Thực hành lắp đặt: bán kính uốn, kẹp và giảm sức căng

Lỗi cài đặt là nguyên nhân thường xuyên gây ra lỗi cáp sớm. Đối với cáp cách điện PVC lõi đồng, hãy tuân thủ các quy tắc bán kính uốn tối thiểu dựa trên kết cấu cáp (cáp mềm thường chỉ định đường kính cáp 4× để sử dụng động, lắp đặt tĩnh có thể cho phép 8×). Áp lực kẹp quá mức làm biến dạng lớp cách nhiệt và có thể tạo ra các điểm nóng nơi tập trung hiện tượng mỏi. Sử dụng các đầu vào đệm có kích thước phù hợp, đặt kẹp vít có miếng đệm bảo vệ và cung cấp các vòng dịch vụ khi xảy ra chuyển động.

• Luôn tuân theo bán kính uốn động do nhà sản xuất chỉ định; khi nghi ngờ, hãy tăng bán kính thay vì giảm nó.
• Tránh các cạnh sắc tại các điểm vào - sử dụng vòng đệm hoặc mặt bích tròn để tránh bị trầy xước.
• cho moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Kiểm tra, truy xuất nguồn gốc và chứng nhận: những gì mong đợi từ một nhà cung cấp uy tín

Nhà cung cấp cáp đáng tin cậy sẽ cung cấp tài liệu kiểm tra tại nhà máy: điện trở dây dẫn, kiểm tra điện thế cao (hipot), điện trở cách điện, tính liên tục của tấm chắn và kiểm tra cơ học về tuổi thọ uốn khi áp dụng. Khả năng truy xuất nguồn gốc (số lô, chứng chỉ vật liệu) và chứng nhận của bên thứ ba như CCC, UL, ISO9001 và CE là những tín hiệu quan trọng về kiểm soát và tuân thủ quy trình. Đối với các bản dựng tùy chỉnh, hãy yêu cầu báo cáo thử nghiệm tại nhà máy và kế hoạch thử nghiệm theo đơn đặt hàng để phản ánh các áp lực về điện và cơ học trong ứng dụng của bạn.

Các thử nghiệm tại nhà máy được khuyến nghị dành cho cáp mềm có vỏ bọc

• Điện trở DC và tính liên tục của dây dẫn - xác minh máy đo và mắc kẹt.
• Thử nghiệm Hipot giữa dây dẫn và tấm chắn/đất để xác nhận tính toàn vẹn của cách điện.
• Xác minh tính liên tục và phạm vi bảo hiểm của tấm chắn (điện trực quan) và đo lường phạm vi phủ sóng nếu có.
• Lấy mẫu tuổi thọ linh hoạt cho cáp động, với tính năng kiểm tra điện sau uốn để phát hiện các sợi bị đứt.

Với tư cách là nhà sản xuất, tôi đảm bảo Junshuai thực hiện các thử nghiệm quan trọng này trong phòng thí nghiệm nội bộ của chúng tôi và có thể cung cấp bản sao chứng nhận theo yêu cầu — thiết bị thử nghiệm và sản xuất tiên tiến của chúng tôi, kết hợp với thông tin xác thực CCC, UL, ISO9001 và CE, cho phép chúng tôi điều chỉnh và xác nhận cáp theo yêu cầu kỹ thuật.

Cân nhắc tùy chỉnh cho các ứng dụng đặc biệt

Khi các dự án vượt ra ngoài các hạng mục trong danh mục tiêu chuẩn, các điểm tùy chỉnh thực tế bao gồm: luyện kim dây dẫn thay đổi (đồng không có oxy để có độ ồn thấp), vỏ bọc bên trong được tô màu hoặc đánh số để đơn giản hóa việc nhận dạng trường, cấu trúc lai kết hợp các cặp nguồn và tín hiệu với tấm chắn chung, và vỏ ngoài đặt riêng để kháng hóa chất. Mỗi thay đổi đều ảnh hưởng đến hoạt động cơ, điện và EMC, vì vậy cần phải có kế hoạch xác minh thiết kế có kiểm soát.

Các câu hỏi cần xác định trước khi yêu cầu chạy tùy chỉnh

• Cáp sẽ ở trạng thái tĩnh, thỉnh thoảng bị uốn cong hay chuyển động liên tục?
• Có tiếp xúc với môi trường (dầu, tia cực tím, hóa chất, phun muối) không?
• Mức suy giảm EMC nào được yêu cầu trên các dải tần số?
• Có cần truy xuất nguồn gốc, kiểm tra hàng loạt hoặc ghi nhãn tùy chỉnh vì lý do pháp lý không?

Chúng tôi làm việc trực tiếp với khách hàng để trả lời những câu hỏi này và đưa ra thông số kỹ thuật phù hợp — nếu bạn cần tùy chỉnh Cáp mềm bọc cách điện PVC , Tôi có thể hướng dẫn bạn những điều cần cân nhắc và cung cấp tài liệu kiểm tra tại nhà máy để phù hợp với đơn đăng ký của bạn.
