Các tính năng hiệu suất chính của cáp di chuyển phẳng thang máy trong hệ thống chuyển động thẳng đứng

Cấu trúc dây dẫn và tại sao số lượng sợi lại quan trọng

Cáp di chuyển phẳng thang máy dựa vào các dây dẫn bằng đồng mịn để tồn tại trong chuyển động thẳng đứng liên tục và uốn cong thường xuyên. Việc tăng số lượng sợi làm giảm ứng suất uốn trên từng dây tóc riêng lẻ, giúp giảm khả năng đứt dây dẫn dưới tải trọng theo chu kỳ. Đối với các ứng dụng có bán kính uốn cong chặt tại các điểm ròng rọc hoặc nơi cáp quấn trên các cuộn nhỏ, việc bện cáp siêu mịn và hướng bố trí cân bằng giúp giảm hiện tượng băn khoăn bên trong và giúp duy trì điện trở tiếp xúc ổn định trong suốt thời gian sử dụng của cáp.

Hình học phẳng: hiệu quả không gian và hành vi cơ học

Mặt cắt ngang phẳng được chọn để giảm thiểu việc sử dụng không gian trục và để tránh bị xoắn hoặc rối khi di chuyển theo chiều dọc. Cấu trúc dẹt làm thay đổi trục trung tính và đặc tính uốn của cáp so với cáp tròn; chúng cho phép xây dựng tổng thể nhỏ hơn trong khi vẫn giữ ổn định các đường dẫn riêng lẻ. Tuy nhiên, hình học phẳng tập trung lực cắt lên lớp cách điện giữa các dây dẫn ở các điểm uốn cong cao nhất, do đó, các nhà thiết kế phải xác minh độ bám dính giữa các lớp, độ dày cách điện và bất kỳ tính năng giảm sức căng nào để tránh bị tách lớp khi sử dụng lâu dài.

Vật liệu vỏ bọc và khả năng phục hồi môi trường

Lựa chọn vỏ bọc—thường là nhựa PVC chịu dầu hoặc hợp chất cao su chống lão hóa—xác định trực tiếp khả năng chống chịu của cáp đối với các chất gây ô nhiễm trong trục, chu kỳ độ ẩm và nhiệt độ. Các hợp chất PVC mang lại hiệu suất điện môi ổn định và dễ đùn, trong khi vỏ bọc cao su mang lại tính linh hoạt ở nhiệt độ thấp và độ bền cơ học vượt trội. Trong trục thang máy có thiết bị thủy lực, chọn công thức chịu dầu để chống trương nở và mềm; trong các trục tiếp xúc với tia cực tím thông qua các tấm kính hoặc ozon mạnh, nên ưu tiên hỗn hợp cao su với chất chống ozon để có tuổi thọ dài hơn.

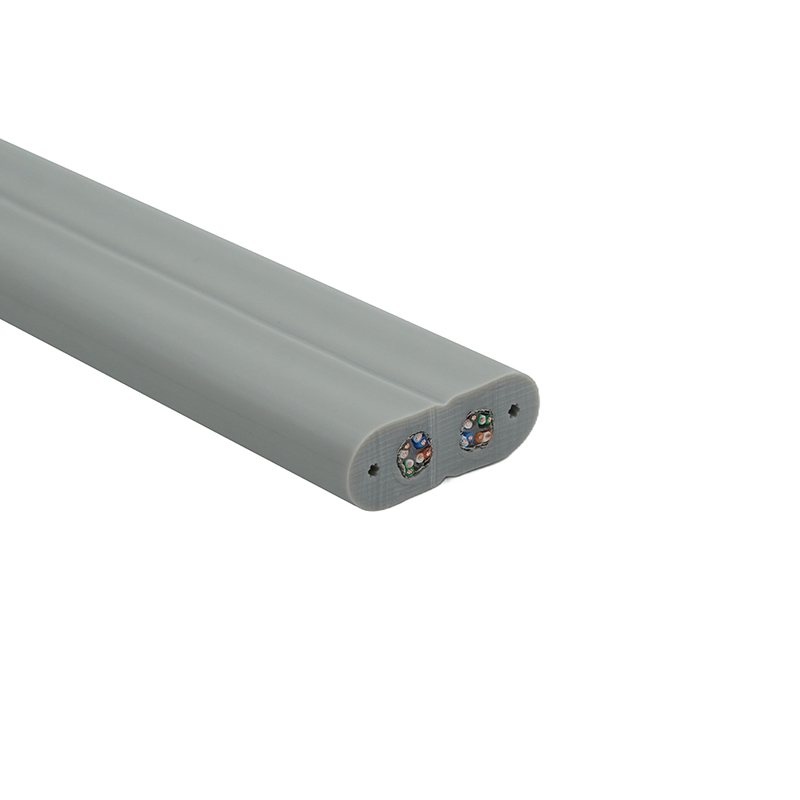

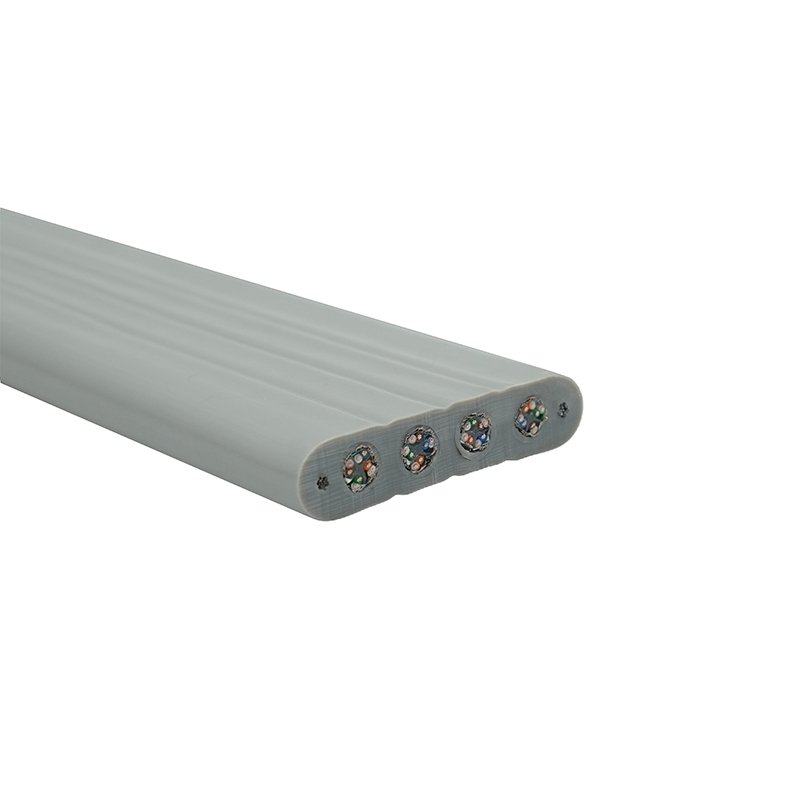

Tính toàn vẹn của tín hiệu và các cặp dữ liệu tích hợp (tùy chọn phẳng Cat6)

Hệ thống thang máy hiện đại kết hợp các kênh điện, điều khiển và dữ liệu tốc độ cao. Việc tích hợp các cặp phẳng kiểu Cat6 yêu cầu hình dạng cặp được kiểm soát, độ xoắn cặp nhất quán và tách biệt cẩn thận khỏi dây dẫn điện để hạn chế nhiễu xuyên âm và duy trì hiệu suất suy hao phản hồi ở đầu gần/đầu xa (NEXT/FLR). Khi chỉ định cáp thang máy Cat6 phẳng, hãy yêu cầu báo cáo trở kháng trên dải tần 1–250 MHz, số lần ghép nối từng cặp và kiểm tra tính liên tục của mẫu sau chu kỳ linh hoạt để xác nhận rằng hiệu suất dữ liệu vẫn tồn tại dưới áp lực cơ học.

Bảo vệ cơ học, chống mài mòn và lắp trục

Sự mài mòn từ các mép puly, ray dẫn hướng hoặc môi trường nhiều bụi là cơ chế hư hỏng thường xuyên. Chọn cáp có lớp bên ngoài được gia cố hoặc xem xét bổ sung thêm ống bọc chống mài mòn bên ngoài tại các điểm mài mòn đã biết. Phần cứng gắn—kẹp, thanh dẫn hướng và vòng đệm—phải được chọn để phù hợp với hình dạng phẳng; kẹp tròn hoặc các kênh lót làm giảm tải điểm. Lưu ý rằng việc bổ sung bảo vệ làm thay đổi yêu cầu về bán kính uốn và có thể tăng thêm độ cứng; xác nhận việc lắp ráp theo cấu hình chuyển động đại diện trước khi cài đặt.

An toàn điện và chống cháy nổ

Cáp thang máy phải đáp ứng các tiêu chuẩn về lửa, khói và độc tính liên quan đến quy chuẩn xây dựng trong phạm vi quyền hạn lắp đặt. Công thức chống cháy và các giải pháp thay thế ít khói, không halogen (LSZH) làm giảm nguy cơ khi xảy ra hỏa hoạn. Luôn xác nhận hiệu suất cháy cần thiết và yêu cầu dữ liệu thử nghiệm của nhà cung cấp—chẳng hạn như sự lan truyền ngọn lửa theo chiều dọc và sự phát khói—vì các công thức vỏ bọc giúp cải thiện tính linh hoạt hoặc khả năng chống dầu có thể ảnh hưởng đến hoạt động của ngọn lửa.

Kiểm tra độ mỏi và xác minh vòng đời

Chỉ định thử nghiệm tuổi thọ linh hoạt mô phỏng độ dài hành trình, tốc độ và số chu kỳ dự kiến của thang máy. Dữ liệu phòng thí nghiệm được tiêu chuẩn hóa rất hữu ích nhưng không gì có thể thay thế được thử nghiệm chu kỳ nhiệm vụ phản ánh hồ sơ chuyển động trong thế giới thực của hệ thống lắp đặt. Yêu cầu báo cáo thử nghiệm cho thấy tính toàn vẹn của dây dẫn, điện trở cách điện và truyền tín hiệu trước và sau một số chu kỳ xác định; so sánh các chu kỳ kiểm tra với các chu kỳ dự kiến ​​hàng năm của bạn để ước tính khoảng thời gian thay thế và lên kế hoạch bảo trì phòng ngừa.

Cân nhắc về che chắn, nối đất và EMI

Khi các đường truyền thông hoặc giám sát nhạy cảm chạy dọc theo nguồn điện, các cặp màn chắn tích hợp hoặc màn chắn riêng biệt sẽ giảm thiểu nhiễu điện từ. Cáp dẹt có thể bao gồm lá chắn hoặc tấm chắn bện, nhưng việc kết thúc tấm chắn và nối đất liên tục dọc theo tuyến cáp là điều cần thiết để duy trì hiệu quả. Đánh giá tỷ lệ phần trăm bao phủ và điện trở của tấm chắn của cáp; các điểm cuối kém hoặc các điểm tiếp xúc của tấm chắn không liên tục trong quá trình uốn sẽ làm giảm khả năng miễn nhiễm với các nguồn tiếng ồn bên ngoài.

Kiểm tra, bảo trì và chẩn đoán tại chỗ

• Kiểm tra bằng mắt - kiểm tra các vết cắt trên vỏ, vết dập, độ cứng bề mặt hoặc sự đổi màu cho thấy sự tấn công của hóa chất hoặc phơi nhiễm ozone.
• Kiểm tra uốn cong - thực hiện uốn nguội nhẹ nhàng để phát hiện độ giòn; tính linh hoạt giảm thường xảy ra trước hiện tượng nứt khi chịu tải.
• Kiểm tra điện - đo điện trở cách điện và tính liên tục của từng dây dẫn và tính liên tục của tấm chắn sau các chu kỳ đã lên lịch hoặc các sự kiện nghi ngờ.
• Lưu giữ hồ sơ - ghi lại lộ trình cáp, các điểm hao mòn được xác định và lịch sử thay thế để tinh chỉnh các thông số kỹ thuật và mua sắm trong tương lai.

Trình độ, chứng nhận và khả năng truy xuất nguồn gốc của nhà cung cấp

Các nhà cung cấp có chứng chỉ CCC, UL, ISO9001 và CE thường thể hiện các biện pháp kiểm soát sản xuất nhất quán và khả năng tiếp cận các phòng thử nghiệm liên quan. Đối với các hệ thống thang máy quan trọng, yêu cầu truy xuất nguồn gốc vật liệu, kết quả thử nghiệm mẫu về hiệu suất linh hoạt và ngọn lửa cũng như các tùy chọn kiểm tra tại nhà máy. Khi đặt hàng tùy chỉnh cáp du lịch phẳng thang máy , yêu cầu chạy nguyên mẫu với kết quả thử nghiệm đã được ký để tránh những bất ngờ trong quá trình giao hàng sản xuất hàng loạt.

So sánh nhanh: Vỏ bọc PVC và cao su cho cáp phẳng thang máy

Lời khuyên mua sắm thiết thực cho các dự án thang máy

Trước khi cam kết với nhà cung cấp cáp, hãy căn chỉnh độ dài hành trình, tốc độ, môi trường và số chu kỳ dự kiến của thang máy. Yêu cầu độ dài mẫu được kiểm tra cả về hiệu suất điện và cơ, nhấn mạnh vào các kết quả kiểm tra độ uốn và ngọn lửa được ghi lại, đồng thời xác nhận hiệu suất của tấm chắn và cặp khi cần có các kênh dữ liệu tích hợp. Đối với các nhu cầu chuyên biệt—chẳng hạn như cáp thang máy phẳng Cat6 hoặc khả năng chịu dầu nâng cao—hãy làm việc với các nhà sản xuất có kinh nghiệm về cáp du lịch tùy chỉnh và những người có thể cung cấp chứng chỉ kiểm tra có thể theo dõi và mẫu đại diện trước khi sản xuất hoàn chỉnh.
