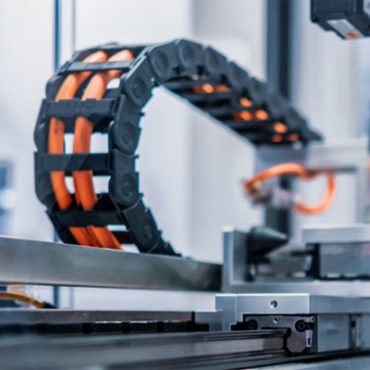

Thiết kế cơ khí của Cáp xích kéo
Cáp xích kéo được thiết kế để chịu được uốn và xoắn liên tục, thường trong điều kiện công nghiệp khắc nghiệt. Hiệu suất cơ học của chúng phụ thuộc rất nhiều vào cấu trúc dây dẫn và vật liệu cách điện. Dây dẫn được bện mịn được ưu tiên cho các ứng dụng có độ uốn cao vì chúng phân bổ ứng suất cơ học đồng đều và giảm nguy cơ đứt trong quá trình uốn lặp đi lặp lại.
Các vật liệu cách nhiệt như PUR hoặc TPE mang lại cả khả năng chống mài mòn và ổn định hóa học. Việc lựa chọn bán kính uốn cong và bố trí cáp thích hợp trong xích kéo là điều cần thiết; lắp đặt không đúng cách có thể làm tăng độ mỏi của dây dẫn, nứt cách điện và suy giảm tín hiệu.
Cáp có độ linh hoạt cao Ứng dụng trong Tự động hóa
Cáp có độ uốn cao rất cần thiết cho cánh tay robot, băng tải tự động và máy CNC, những nơi phổ biến chuyển động lặp lại và bán kính uốn cong chặt. Những loại cáp này được thiết kế để duy trì tính toàn vẹn về điện và cơ học qua hàng triệu chu kỳ uốn.
Những cân nhắc chính bao gồm:
- Sử dụng dây dẫn bằng đồng được bện mịn để cải thiện tính linh hoạt và khả năng chống mỏi.
- Chọn PUR hoặc vật liệu cách nhiệt đàn hồi chịu được mài mòn, dầu và tiếp xúc với tia cực tím.
- Đảm bảo định tuyến cáp tránh bị xoắn quá mức và uốn cong.
Tiêu chí lựa chọn cáp xích linh hoạt
Khi lựa chọn cáp xích linh hoạt , một số thông số ảnh hưởng đến hiệu suất và tuổi thọ. Mặt cắt ngang của dây dẫn ảnh hưởng đến khả năng mang dòng điện, trong khi số lượng sợi quyết định khả năng đàn hồi khi uốn. Áo khoác ngoài phải chống mài mòn cơ học và các yếu tố môi trường như độ ẩm, dầu và nhiệt độ khắc nghiệt.
Điều quan trọng nữa là phải kết hợp cáp với các đặc tính động của hệ thống xích, bao gồm chiều dài hành trình, bán kính uốn cong và tốc độ di chuyển. Lớp phủ hoặc chất gia cố chuyên dụng có thể được áp dụng để tăng cường khả năng chống mài mòn và giảm ma sát bên trong xích kéo.
So sánh độ linh hoạt cao và tiêu chuẩn Cáp linh hoạt
Không phải tất cả các loại cáp linh hoạt đều được thiết kế cho các ứng dụng có chu kỳ cao. Tổng quan so sánh nêu bật những khác biệt quan trọng:
| tính năng | Cáp linh hoạt tiêu chuẩn | Cáp có độ linh hoạt cao |
| Loại dây dẫn | Bị mắc kẹt | Sợi mịn hoặc sợi siêu mịn |
| Chu kỳ uốn cong | ~50.000 | > 1.000.000 |
| Vật liệu cách nhiệt | PVC | PUR, TPE hoặc chất đàn hồi |
| Ứng dụng điển hình | Hệ thống cố định hoặc chuyển động thấp | Robotics, máy CNC, dây chuyền kéo |
Bảo trì và khắc phục sự cố cho cáp xích kéo
Ngay cả cáp mềm và có độ uốn cao chất lượng cao cũng cần được kiểm tra và bảo trì thường xuyên để đảm bảo hiệu suất lâu dài. Các vấn đề thường gặp bao gồm hao mòn cách điện, mỏi dây dẫn và nhiễu đường tín hiệu.
- Kiểm tra cáp xem có bị mài mòn hoặc nứt ở các điểm uốn cong và khu vực gắn vào không.
- Đảm bảo rằng đường dẫn cáp trong xích kéo không có chướng ngại vật và lực căng thay đổi.
- Thay thế kịp thời các bộ phận bị hư hỏng để tránh thời gian ngừng hoạt động của máy và sự cố về điện.
- Kiểm tra tính toàn vẹn của tấm chắn trong cáp xích linh hoạt dùng để truyền dữ liệu trong môi trường EMI cao.
Những cân nhắc về thiết kế nâng cao cho cáp linh hoạt
Cáp linh hoạt tiên tiến có thể bao gồm các tính năng bổ sung như khả năng chống xoắn, lớp phủ ma sát thấp và kiểu bố trí dây dẫn được tối ưu hóa. Những cải tiến này giúp tăng tuổi thọ sử dụng và giảm việc bảo trì trong các ứng dụng tốc độ cao hoặc tần số cao.
Ngoài ra, một số loại cáp có độ linh hoạt cao được thiết kế với lõi mô-đun hoặc các sợi được mã hóa màu để đơn giản hóa việc lắp đặt, khắc phục sự cố và thay thế trong các thiết lập máy móc phức tạp.
